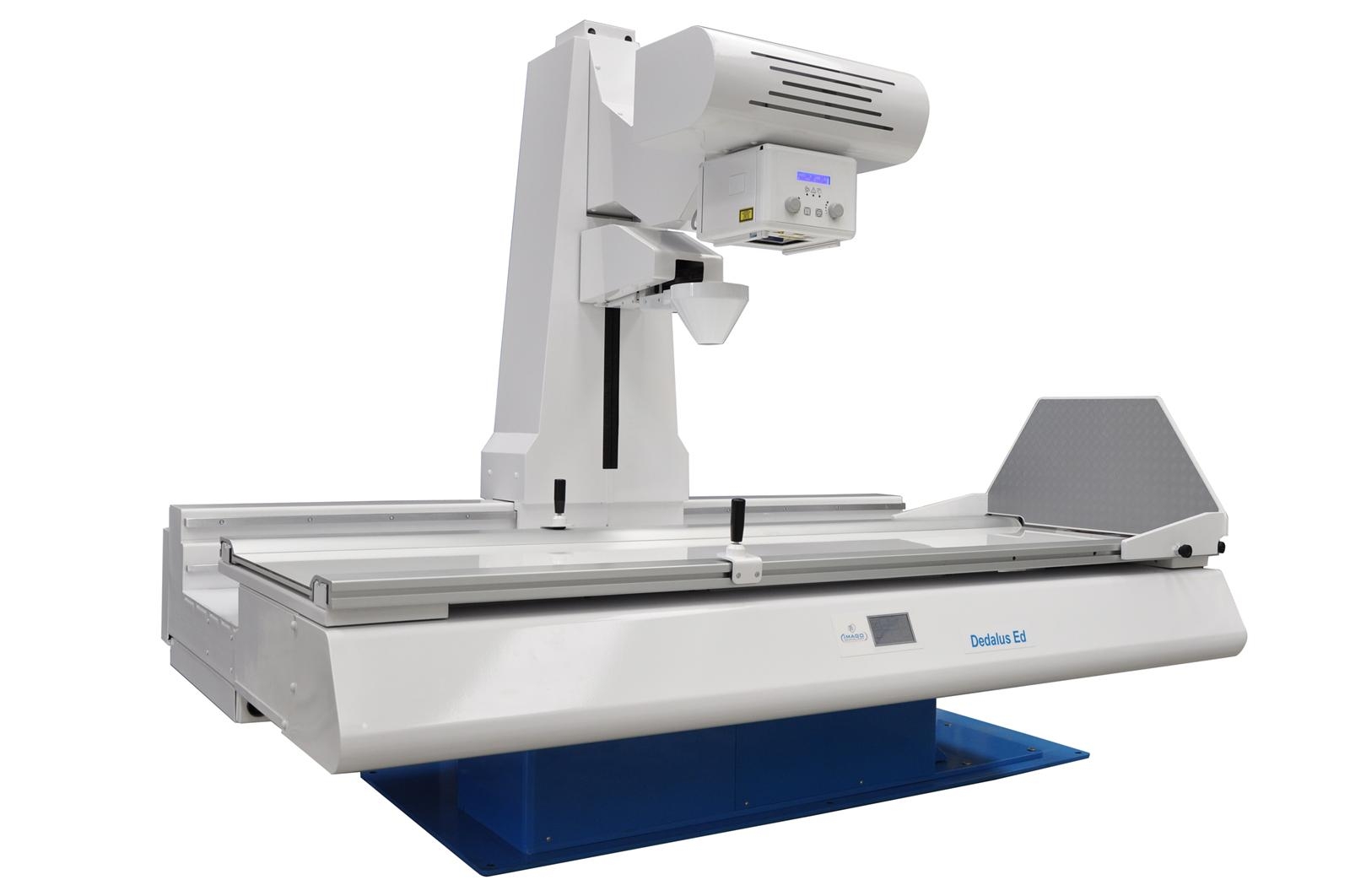

DEDALUS ED - Flat Panel

Ribaltamento: da 0° a 90° in 22 sec
Tredelemburg a – 25°
Stop automatico in posizione orizzontale di lavoro (0°)
Dimensioni : 2100 x 800 mm (escluso profili: 2100 x 640 mm)
Corsa Trasversale del Piano Porta-Paziente: 30 cm (+/- 15 cm)
Corsa Longitudinale del Piano Porta-Paziente: 100 cm (+/- 50 cm)
Altezza minima dal pavimento del Piano Porta-Paziente:
- ai profili 655 mm
- al pannello del Piano Porta-Paziente 630 mm
Altezza dal pavimento del Piano Porta-Paziente in posiz. di Lavoro: 1050 mm (ai profili)
Corsa longitudinale colonna tubo-Rx: 160 cm
Corsa longitudinale supporto Flat-Panel: 115 cm
Velocità max di spostamento colonna-flat panel: 15 cm/sec.
Distanza focale film-Rx: da 100 a 180 cm
Rotazione automatica cuffia: 270° (- 90° + 180°)
Angoli di Tomografia: 8° - 20° - 30° - 40°
Tempi di Tomografia: 0.1 - 1.0 - 1.5 - 2.0 sec.
Altezza strato Tomografico: da 1 a 350 mm.


Ingombro in pianta LxP: c.a. 2100 x 1650 (con P.P.P. in posiz. centrale)
Ingombro in altezza: c.a. 2400 (con P.P.P. in posiz. orizzontale di lavoro e DFF a 100 cm)
Peso: c.a. 1100 Kg (compreso Flat-Panel) + 115 Kg RACK
